LED显示屏是由发光二极管排列组成的显示器件，是用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。它采用低电压扫描驱动，具有：低功耗、寿命长、成本低、亮度高、故障少、视角大、可视距离远等特点。

LED显示屏的发光部分是由LED（即发光二极管是英文light emitting diode的缩写）拼接组成的。LED是一种可以将电能转化为可见光的固态的半导体器件，是可以把电转化为光。LED应用可分为两大类：一是LED显示屏；二是LED单管应用，包括背光源LED，红外线LED等。

LED显示频基本原理：以LED（发光二极管）为基本发光元素（像素点），通过控制电路及驱动电路来控制每个像素点的亮与灭或明暗程度，实现具有相当像素点的显示屏显示出人们要求的各种信息。

一、LED显示屏分类

LED显示屏经过数年的发展，不仅技术已经很成熟了，而且在市场上的应用非常广泛，逐渐普及到各行各业、各大场景。无论是在室内还是在户外，LED显示屏的应用随处可见。

不同使用环境下LED显示屏亮度的区别：

环境亮度情况	LED显示屏亮度
有遮阳半户外	1000-3000（cd/m2）
户外无阳光直射环境	3000-5000（cd/m2）
户外有阳光直射环境（坐南朝北）	5000 - 8000（cd/m2）
户外有阳光直射环境（坐北朝南）	>8000（cd/m2）
室内有阳光透射	1000-2000（cd/m2）
室内室内照明亮度较高	500-1000（cd/m2）
室内室内无强光照明	300-500（cd/m2）

二、、LED显示屏的组成

LED显示屏

01	室内屏：显示单元板 + 控制卡 + 电源 + 铝型框架
02	室外屏：显示模组 + 控制卡 + 电源 + 铝型框架
03	全彩屏：显示箱体 + 控制系统 + 计算机 + 通讯网络 + 架体等组成

LED显示屏系统的组成

Part 1 显示屏主体

Part 2 固定安装结构

Part 3 控制系统

Part 4 数据传输系统

Part 5 音视频多媒体处理系统

Part 6 配电系统

Part 7 状态监控系统

Part 8 散热系统

三、LED显示屏名词术语

1、 LED显示屏的像素

像素是显示屏的最小成像单元，一般由单个或多个发光二极管组成。例如：一些显示屏设计方案中写到的像素：2R1G1B，就表示该显示屏的最小成像单元，是由2个红色发光管、1个绿色发光管、1个蓝色发光二极管组成（在显示屏行业中，红、绿、蓝发光管习惯用它的英文字母，R、G、B来代替），P表示点间距，φ表示点直径。

2、LED显示屏的亮度

LED显示屏的亮度是指显示屏正常工作时，显示屏单位面积上的发光强度，单位是cd/m2(即每平方米的面积上有多少cd的发光强度，“cd”中文称坎德拉，m2中文称平方米)。户内视频屏亮度一般在200~1200cd/m2之间。户外视频屏亮度一般在3000~7000cd/m2之间。

LED显示屏的亮度是一个较难测量的指标(因为测试仪器昂贵)，一般可通过测试显示屏的发光管光强来计算，例如一块2500点/m2的户外LED全彩色显示屏白平衡时，用发光二极管光强仪随机测得10个像素点，红管的平均光强为420mcd；绿管为1620mcd；蓝管光强为285mcd，则该显示屏的亮度为2500X(2X420+1620+285)/1000=6862.5cd/m2、6862500mcd/m2，因为该屏每平方米有2500个像素点，每个像素点有2个红管、1个绿管、1个蓝管)

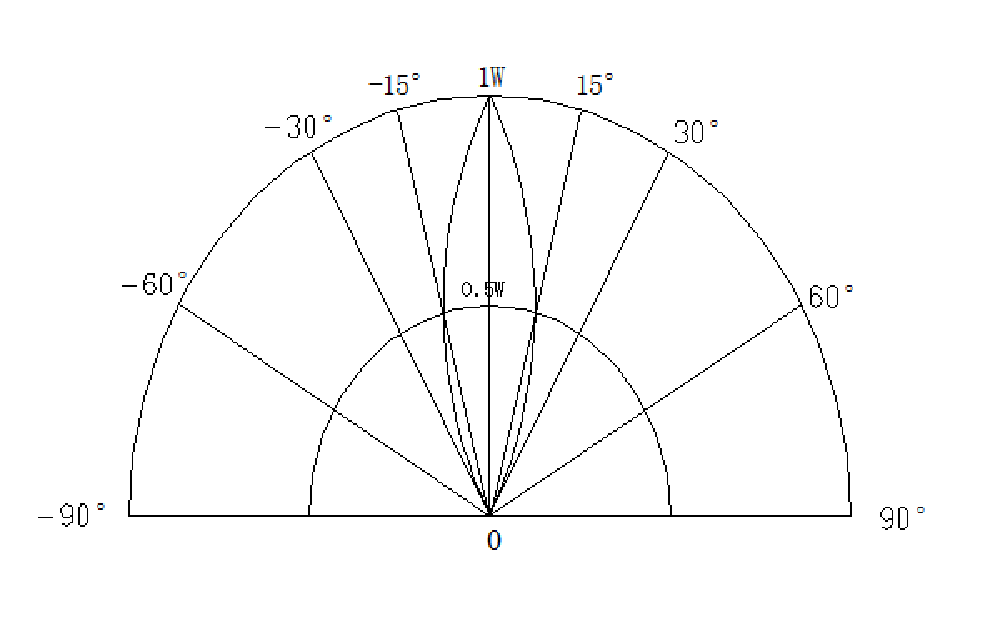

3、LED显示屏视角

按照信息产业部SJ/T11141-2003标准，视角为观察方向的亮度下降到LED显示屏法线方向亮度的二分之一时，同一平面两个观察方向与法线方向所成的夹角，分为水平视角和垂直视角。

LED显示屏的视角反映的是侧面是否观看效果好的问题，视角大，侧面观看效果好。反之，侧面观看效果就差，LED显示屏的视角一般分水平视角和垂直视角。一般户内屏水平视角在150度以上为宜，一般户外屏水平视角在100度以上为宜。

4、灰度等级

LED显示屏的灰度等级是反映显示屏图像层次的一个指标，是显示屏从最暗到最亮之间的技术处理级数,灰度等级越高,颜色越丰富，色彩越艳丽；画面也越细腻，更易表现丰富的细节。视频屏的灰度等级一般分为64级、128级、256级、512级、1024级、2048级、4096级等。灰度等级越高，图像层次越清晰，一般灰度等级在256级以上，图像差别就不是很大了。

灰度虽然是决定色彩数的决定因素，但并不是说无限制越大越好。因为首先人眼的分辨率是有限的，再者系统处理位数的提高会牵涉到系统视频处理、存储、传输、扫描等各个环节的变化，成本剧增，性价比反而下降。一般来说民用或商用级产品可以采用8位系统，广播级产品可以采用10位系统。

5、LED刷新频率

LED显示屏更新图片的速率，刷新频率越高，频率图像越稳定。刷新频率决定了LED显示屏显示画面的稳定性，对于不小于8 bit灰阶（256级灰度）的LED显示屏，刷新频率应不小于100Hz，低于这个频率画面会出现闪烁或水波纹一样的波动现象，容易引起观众的眼睛疲劳；而刷新率愈高，则人眼所能感觉的播放画面就愈不会闪烁，而输出的色阶愈高，则画面的显示就愈细腻，色彩也愈丰富。双色显示屏不追求效果一般设置成60-75HZ即可，全彩屏要求效果一般户内屏设为180-600hz，户外屏300-1200hz

6、像素失控率

像素失控率：是指最小的屏幕成像单元（像素）工作不正常（对照组）的比例。像素控制有两种模式：一种是死点，就是需要它点亮时它不亮;第二种是常亮点，就是当屏体工作时它一直点亮。在行业标准《LED显示屏通用规范》中规定，户外屏失控像素率不超过千分之二，户内屏失控像素率不超过万分之三。只要像素失控率不超过允许范围并呈离散分布就是正常的。

7、屏体寿命

LED显示屏的寿命是由多种因素决定的，但是，由许多因素造成的寿命终结是可以通过零部件(比如开关电源)的更换来不断地延续寿命。而LED则是不可能被大量更换的，因此，一旦LED寿命终结，则意味着显示屏寿命的终止。一定意义上LED的寿命决定了显示屏的寿命。LED的寿命通常以发光强度衰减到初始值50%的时间为寿命期。

LED衰减规律为：1000小时、20毫安常温（25度）点亮试验后，红色LED的衰减应小于10%,蓝、绿色LED的衰减应小于15% 。

四、LED显示屏的日常保养

LED显示屏大屏幕和传统的电子产品一样，在使用过程中不仅需要注意使用方法，而且需对显示屏进行保养维护，才能使LED显示屏的寿命更久。下面是保养LED全彩显示屏大屏幕的一些方法。

第一，保持LED显示屏屏幕使用环境的湿度，含有湿度的全彩显示屏大屏幕在通电的情况下，会导致全彩显示屏部分零部件腐蚀，进而造成永久性损坏。

第二、要尽可能避免可能会碰到的问题，我们可以选择被动防护与主动防护，尽量把可能对全彩显示屏幕造成伤害的物品远离屏幕，而清洁屏幕的时候也尽可能轻轻地擦拭，把伤害性降到最小。

第三、LED显示屏屏幕与我们用户的关系最为密切，做好清洁维护工作也是非常有必要的。长时间暴露在户外环境风吹、日晒、灰尘等易显脏，一段时间下来，屏幕上肯定是灰尘一片，这需要及时清洗以防尘土长时间包裹表面影响观看效果。

第四、要求供电电源稳定，并接地保护良好，在恶劣的自然条件下特别是强雷电天气下不要使用。

第五、屏体内严禁进水、铁粉等易于导电的金属物。LED显示屏屏幕尽量放置在低灰尘的环境，大的灰尘会对显示效果造成影响，同时灰尘过多会对电路造成损害。如果因为各种原因进水，请立即断电并联系维修人员，直至屏体内显示板干燥后方可使用。

第六、LED显示屏的开关顺序：

开关顺序开屏时：先开机，后开屏。

　　关屏时：先关屏，后关机。

(先关计算机不关显示屏，会造成屏体出现高亮点，led烧毁灯管，后果严重。)开关屏时间隔时间要大于5分钟。

第七、避免在全白屏幕、失控状态下开屏，因为此时系统的冲击电流最大。

第八、环境温度过高或散热条件不好时，LED照明应注意不要长时间开屏。

第九、建议LED屏幕每天休息时间至少应在2小时，在梅雨季节LED屏屏幕一个星期至少使用一次以上。一般每月至少开启屏幕一次，点亮2小时以上。

第十、LED显示屏屏幕表面可以采用酒精进行擦拭，或者使用毛刷、吸尘器进行除尘，不能直接用湿布擦拭。

第十一、LED显示屏屏幕应定期检查是否正常工作，线路有无损坏，如不工作要及时更换，线路有损坏要及时修补或者更换。LED显示屏屏幕内部线路，非专业人士禁止触碰，以免触电，或者造成线路损坏；如果出现问题，请专业人士进行检修。

五、室内LED显示屏选择

LED显示屏型号都是用p几来表示，型号越小，点间距越小，画面更清晰。

问

室内显示屏用p几？

LED显示屏的优势之一是超高亮度，而室内使用的话，亮度是不宜过高的，高亮度容易造成视觉疲劳、伤眼。LED显示屏有一个共点：点间距越小，亮度相对越低，这是因为点间距的增多，IC控制的灯珠越多，所以造成亮度降低，所以室内使用的LED显示屏，点间距越小，观感会越好。

LED显示屏的价格是与点间距直接挂钩的，点间距越小，画面越清晰，越没有颗粒感，价格也会越高。所以在选择室内led显示屏时，不要一味追求超小间距，适合环境使用即可。

根据实际使用要求，可从以下两方面考虑：

1、预算
LED显示屏价格除了与型号有关之外，还有材质有关，预算相对充足，在有合适的型号时可以选择高端的LED显示屏；

2、观看距离
观看距离跟LED显示屏的显示效果有关；由于LED显示屏是由一颗颗led灯珠制作的，所以在距离设定内，观看会带有一定颗粒感，但是在距离设定外，观看效果是极好的，就比好，如果选择的是P1.25，那在1.5m左右的距离观看，效果是极好的，不带有颗粒感，且亮度和色彩都有很好的展示。
