LED调试手册

1、探测设备

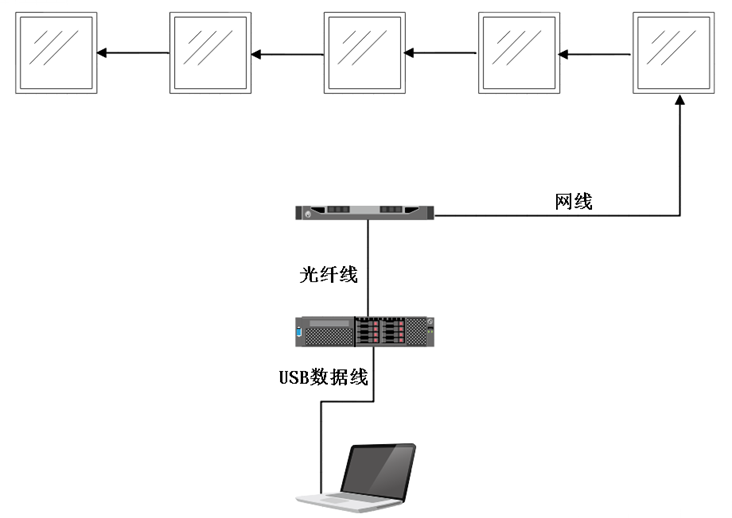

步骤1箱体通过网线与光纤收发器连接，光纤收发器通过光纤线与发送器连接，发送器通过 USB 数据线与计算机连接。如图 1.1 所示

               图1.1 设备连接图

步骤2打开 LED 软件，双击“屏幕配置”，输入授权密码进入屏幕配置-设备信息界面。

步骤3点击探测设备按钮，探测设备信息。

2、配置收发器

步骤1点击“发送器设置”按钮，切换到发送器设置 Tab 页。

步骤2 修改画布大小，使其与输入信号的分辨率保持一致。

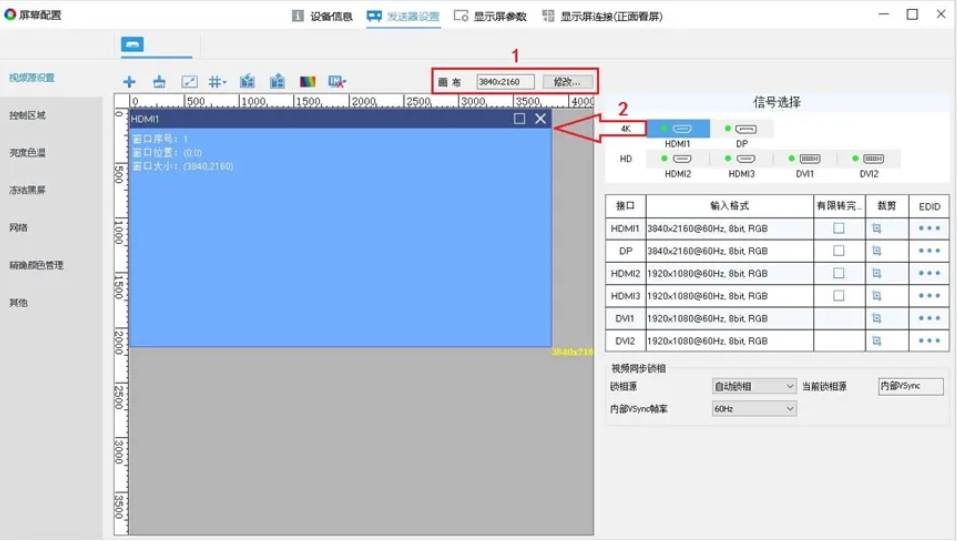

步骤3 选择需要显示的信号源，拖拽到画布区域，使其显示正常，如图 2.1 所示。

图2.1 视频源设置

3、配置显示屏参数

步骤1点击“显示屏参数”按钮，切换到显示屏参数 Tab 页。

步骤2 通过“加载参数文件”或“智能设置”配置正确的接收卡参数。

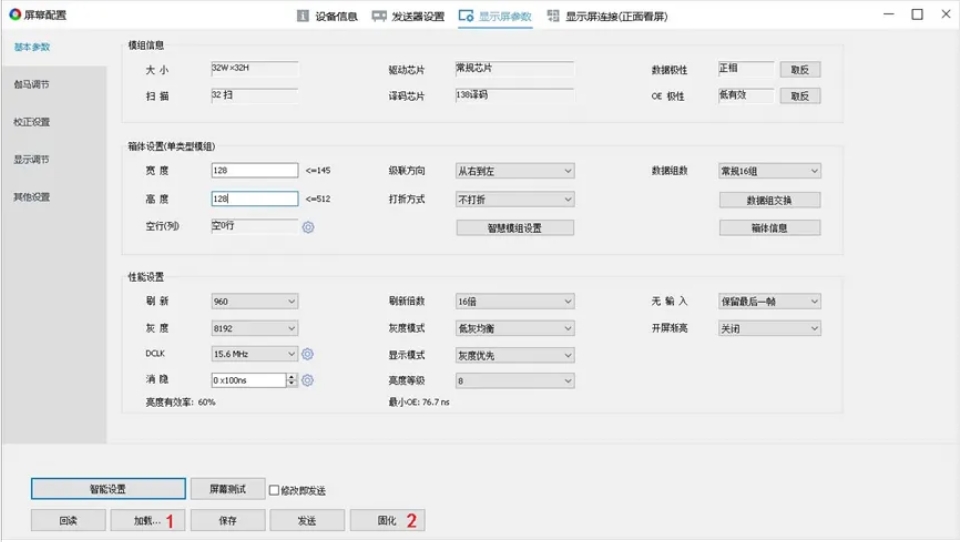

步骤3 参数配置完成后，点击固化按钮，将参数固化到接收卡上，如图3.1 所示。

图3.1 固化显示屏参数

4、配置显示屏连接线关系

步骤1点击“显示屏连接”按钮，切换到显示屏连接 Tab 页。

步骤2 根据箱体的数量和大小，配置“接收卡数量”和“选中卡信息”。

步骤3 选择对应网口，按每个网口下的箱体数量和物理连接方式，设置箱体连接关系，如图 4.1 所示。

步骤4 固化当前设置的连接关系到接收卡，点亮 LED 显示屏。

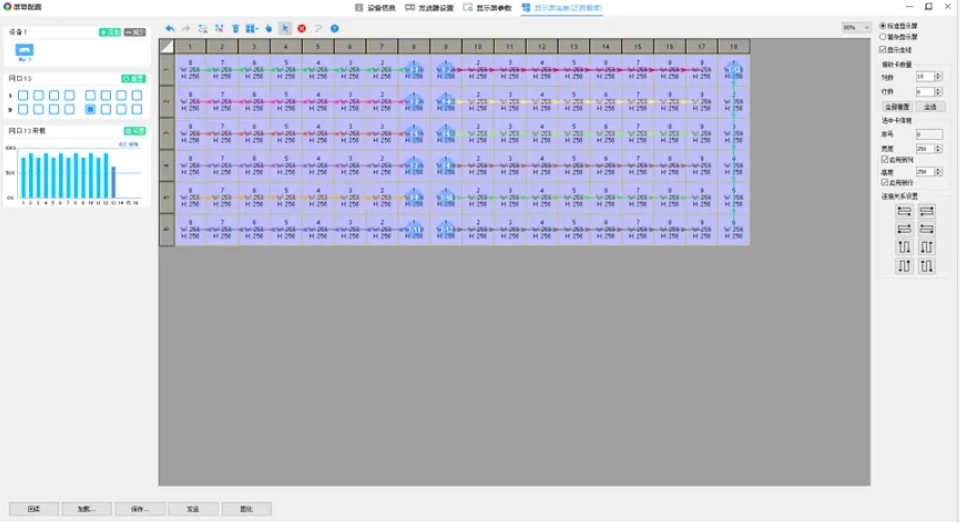

图4.1 箱体连接设置
